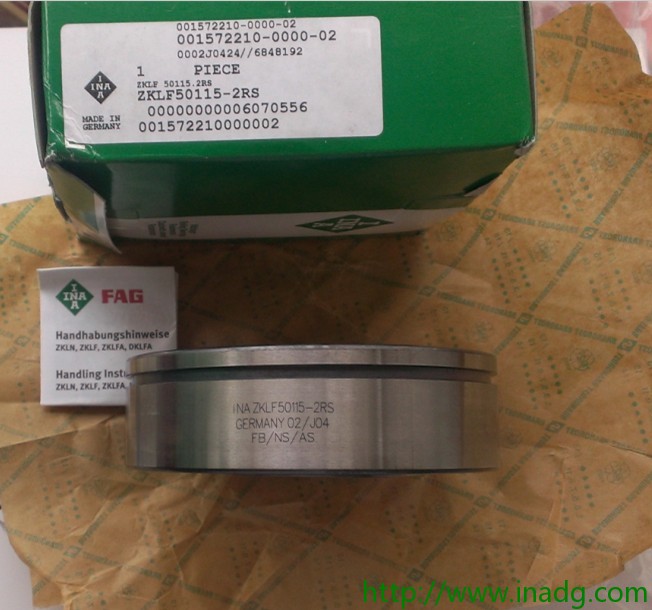

产品概览:ZKLF.-2RS、ZKLF.-2Z   ZKLF.-2RS-PE   ZKLF.-2RS-2AP

产品类型: INA推力角接触球轴承

应用行业:冶金电力、工程机械、钢铁、航空航天、纺织印刷、数控设备和精密机械工业等领域

产品参数：

		组件
相邻结构设计 相邻结构设计		d 50  mm    公差: -0,005 D 115  mm    公差: -0,01 B 34  mm    公差: -0,25   1)     抽拉槽 b 3  mm  Da max 82  mm  d1 72  mm  d2 8,8  mm  da min 63  mm  I 25  mm  J 94  mm  r1 min 0,6  mm  rmin 0,3  mm  t 6 X 60°   节圆 t 数量 X t   m 1,86  kg    质量 Ca 46500  N    基本额定动载荷，轴向 C0a 126000  N    基本额定静载荷，轴向 nG Fett 1500  1/min    脂润滑时的极限转速 MRL 0,9  Nm    轴承摩擦力矩 caL 1250  N/µm    轴向刚度 ckL 1000  Nm/mrad    倾斜刚度 Mm 5,24  kg x cm^2    旋转内圈的质量惯性矩   2,5  µm    轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。   6 x M8   数量 x 固定螺钉的尺寸，根据 DIN 912-10.9 标准 固定螺丝的拧紧力矩必须遵从制造厂商的数据。 螺丝不在供货范围。   ZM50, AM50   推荐 INA 锁紧螺母的代号       锁紧螺母不在供货范围。 MA 85  Nm    扭紧力矩 只适用于INA精密锁紧螺母   17009  N    轴向预载

产品特性:

双列，螺栓安装推力角接触球轴承ZKLF 通过螺栓直接安装在相邻结构或径向定位孔中也因此可以省去原来额外所需的轴承端盖和相关的匹配工作。为了便于将轴承从定位孔中拆除，轴承外圈圆周上设计有拆卸槽。带有可拆卸平头螺钉的径向和轴向螺纹使再润滑工作变得简便。

公差较大推力角接触球轴承ZKLF..-2RS-PE 与ZKLF 系列对应，但跳动公差在DIN 620 标准的P5 内，直径公差更大，还有后缀PE。它们用于位置精度要求较低的场合。因此，其相邻结构的精度要求相应也低一些。轴向螺纹连接使再润滑工作变得简便。径向润滑管路可靠地封住。重载系列推力角接触球轴承ZKLF..-2RS 和ZKLF..-2Z 还有重载系列。对于相同的轴径，它们的截面尺寸更大，因此基本额定载荷更高。配对ZKLF..-2RS-2AP 轴承系列包含配对的轴承ZKLF..-2RS，单个轴承相互匹配。

在配对轴承外圈表面上有箭头标记。

双列，螺栓安装  唇式密封或间隙密

ZKLF..-2RS、ZKLF..-2Z                        ZKLF..-2RS-PE

配对轴承

ZKLF..-2RS-2AP                                ZKLF..-2Z-2AP
