德国INA精密锁紧螺母 AM75

INA精密锁紧螺母 AM75 技术参数：

		组件

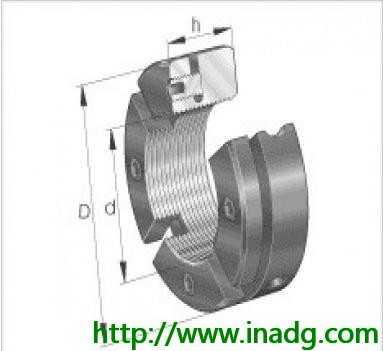

		d M75X2   螺母螺纹 D 115  mm  h 30  mm    b 8  mm    H11 c 10  mm  d1 102  mm  m M10   平头螺钉螺纹 t 10  mm    m 1,23  kg    质量 Mm 20  Nm    平头螺钉的锁紧力矩 FaB 750000  N    最大轴向载荷 ML 610  Nm    起动力矩 MAL 150  Nm    对于启动力矩的参考拧紧力矩 MM 29  kg x cm^2    质量惯性矩       有6部分       注意： 如果精密锁紧螺母AM 用转接头AMS安装，最大扭紧力矩可是轴承尺寸表中给定值的两倍。

产品特性：

 密封组件
精密锁紧螺母
设计与安全指南 用于精密锁紧螺母的丝杠螺纹必须精密加工，如下表所示。
推荐的丝杠螺纹

轴颈螺纹必须在锁紧螺母的整个宽度上提供支撑。
起动转矩 尺寸表中给出的起动力矩ML是锁紧螺母锁紧在刚性轴肩上、采用参考锁紧力矩MAL并防松的情况下得到的。
最大轴向载荷 最大轴向载荷FaB适用于6g或以上公差，最小强度达700 N/mm2的轴颈螺纹。
对于动载荷，许用值可达最大轴向载荷 FaB的75%。
安装与拆卸
轴承和精密锁紧螺母的安装和拆卸，必须按照安装和维护手册TPI100中的内容。
锁紧螺母必须完全旋在轴颈螺纹上。

带轴向锁紧的精密锁紧螺母

锁紧螺母AM可通过符合DIN 1810B的力矩扳手，借助其圆周上的4个、6个或8个孔拧紧。
然后使用内六角扳手按照十字交叉顺序、给定的紧固力矩Mm拧紧紧定螺钉。拆卸时统一松开所有开槽区域的紧定螺钉，并防止有未松开开槽区域。
不允许只拧紧一个开槽区域。为确保所有区域承受相同的载荷可使用AMS系列紧固件拧紧。紧固件AMS需单独订购。
若使用紧固件AMS，可使用符合DIN 1810A或DIN 1810B的力矩扳手。
如果精密锁紧螺母AM通过紧固件AMS安装，可用最大至尺寸表中给定值两倍的紧固力矩拧紧锁紧螺母。
如果没有按照十字交叉顺序拧紧紧定螺钉或者锁紧螺母AM没有完全旋在轴颈螺纹上，开槽区域会产生轴向变形。必须依照尺寸表中给出的拧紧力矩Mm。
