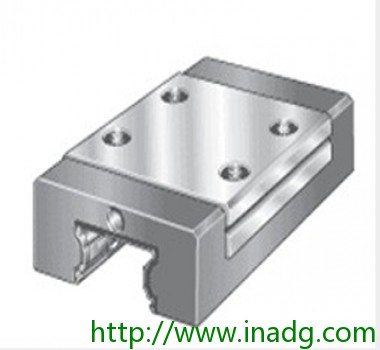

产品型号: KWEM12-C

产品类型:短系列INA滑块，耐腐蚀，两排

产品特性:

KWEM12-C INA滑块的鞍板由淬硬钢磨削加工而成，滚道精磨。滚珠在带有塑料回转元件的闭式通道内循环运动。
为了增加润滑脂量，滑块上有润滑油腔，见润滑。

应用行业:自动化机械、电子、印刷机械、精密测试仪、食品机械、喷涂设备、数控机床、包装机械等领域

产品参数：

		组件
载荷方向		H 13  mm  B 27  mm  L 25  mm    1)     定位面 A1 7,5  mm  A2 3,5  mm  A3 2,7  mm  aL max 17,5  mm  aL min 5  mm  aR max 17,5  mm  aR min 5  mm  G2 M3   根据 DIN ISO 4762-12.9的螺钉 如果有调节螺钉，应有螺钉防松措施。 最大锁紧力矩（Nm）： M2 = 0,6 M3 = 2,2 M4 = 5 H1 3  mm  h1 3,5  mm  JB 20  mm  jL 25  mm  K1 M3   根据 DIN ISO 4762-12.9的螺钉 如果有调节螺钉，应有螺钉防松措施。 最大锁紧力矩（Nm）： M2 = 0,6 M3 = 2,2 M4 = 5 L1 13  mm  lmax 1000  mm    导轨的最大长度为 L max；更长的导轨需通过协商定制 可用的标准长度： 100 mm: 0,065 kg 150 mm: 0,098 kg 200 mm: 0,13 kg 275 mm: 0,179 kg 350 mm: 0,228 kg 475 mm: 0,309 kg 1000 mm: 0,65 kg T5 3,5  mm    mW 0,022  kg    滑块的质量 mS 0,65  kg/m    导轨的质量 CI 1746  N    载荷方向 I:压缩载荷 C0 I 2380  N    载荷方向 I:压缩载荷 CII 1746  N    载荷方向 II:拉伸载荷 C0 II 2380  N    载荷方向 II:拉伸载荷 CIII 1536  N    载荷方向 III:横向载荷 C0 III 1999  N    载荷方向 III:横向载荷 M0x 14,8  Nm    额定扭矩 M0y 4,5  Nm    额定扭矩 M0z 5,3  Nm    额定扭矩
