产品型号: KWEM12

产品类型:两排微型直线循环球轴承及导轨组件用的标准滑块

产品特性:

两列直线循环滚珠轴承及导轨组件特性直线循环滚珠轴承及导轨组件KUE是预载的。可用于行程没有限制、中度载荷、刚度和摩擦要求低的工况。

响应时间短锁紧INA滑块的间隙自动调整功能保证了锁紧滑块短的并且一致的响应时间(例如尺寸为35的30ms)。为了保证短的响应时间，舍弗勒集团和流体动力设备的制造商共同研究了一种带有特殊阀的液压装置。该装置能够直接从生产商处购买。

应用行业:自动化机械、电子、印刷机械、精密测试仪、食品机械、喷涂设备、数控机床、包装机械等领域

产品参数：

		组件

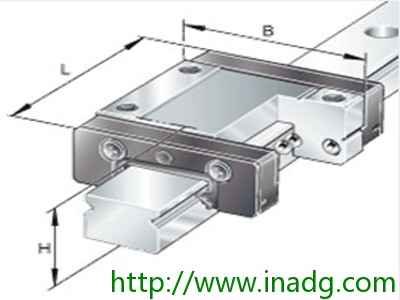

载荷方向		H 13  mm  B 27  mm  L 34  mm    1)     定位面 A1 7,5  mm  A2 3,5  mm  A3 2,7  mm  aL max 17,5  mm  aL min 5  mm  aR max 17,5  mm  aR min 5  mm  G2 M3   根据 DIN ISO 4762-12.9的螺钉 如果有调节螺钉，应有螺钉防松措施。 最大锁紧力矩（Nm）： M2 = 0,6 M3 = 2,2 M4 = 5 H1 3  mm  h1 3,5  mm  JB 20  mm  JL 15  mm  jL 25  mm  K1 M3   根据 DIN ISO 4762-12.9的螺钉 如果有调节螺钉，应有螺钉防松措施。 最大锁紧力矩（Nm）： M2 = 0,6 M3 = 2,2 M4 = 5 L1 21,6  mm  lmax 1000  mm    导轨的最大长度为 L max；更长的导轨需通过协商定制 可用的标准长度： 100 mm: 0,065 kg 150 mm: 0,098 kg 200 mm: 0,13 kg 275 mm: 0,179 kg 350 mm: 0,228 kg 475 mm: 0,309 kg 1000 mm: 0,65 kg T5 3,5  mm    mW 0,035  kg    滑块的质量 mS 0,65  kg/m    导轨的质量 CI 2631  N    载荷方向 I:压缩载荷 C0 I 4290  N    载荷方向 I:压缩载荷 CII 2631  N    载荷方向 II:拉伸载荷 C0 II 4290  N    载荷方向 II:拉伸载荷 CIII 2315  N    载荷方向 III:横向载荷 C0 III 3604  N    载荷方向 III:横向载荷 M0x 26,6  Nm    额定扭矩 M0y 12,9  Nm    额定扭矩 M0z 15,4  Nm    额定扭矩
