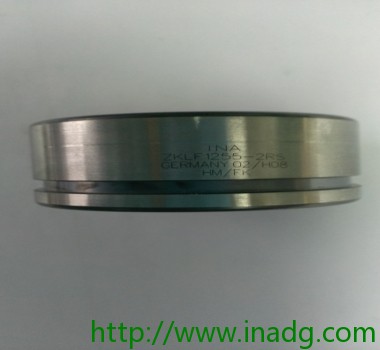

产品概览:ZKLF.-2RS  ZKLF.-2Z   ZKLF.-2RS-PE   ZKLF.-2RS-2AP

产品类型: 滚针/推力圆柱滚子轴承

应用行业:冶金电力、工程机械、钢铁、航空航天、纺织印刷、数控设备和精密机械工业等领域

产品参数：

		组件
相邻结构设计 相邻结构设计		d 12  mm    公差: -0,005 D 55  mm    公差: -0,01 B 25  mm    公差: -0,25   1)     抽拉槽 b 3  mm  Da max 33  mm  d1 25  mm  d2 6,8  mm  da min 16  mm  I 17  mm  J 42  mm  r1 min 0,6  mm  rmin 0,3  mm  t 3 X 120°   节圆 t 数量 X t   m 0,37  kg    质量 Ca 16900  N    基本额定动载荷，轴向 C0a 24700  N    基本额定静载荷，轴向 nG Fett 3800  1/min    脂润滑时的极限转速 MRL 0,16  Nm    轴承摩擦力矩 caL 375  N/µm    轴向刚度 ckL 50  Nm/mrad    倾斜刚度 Mm 0,068  kg x cm^2    旋转内圈的质量惯性矩   2  µm    轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。   3 x M6   数量 x 固定螺钉的尺寸，根据 DIN 912-10.9 标准 固定螺丝的拧紧力矩必须遵从制造厂商的数据。 螺丝不在供货范围。   ZM12   推荐 INA 锁紧螺母的代号       锁紧螺母不在供货范围。 MA 8  Nm    扭紧力矩 只适用于INA精密锁紧螺母   5038  N    轴向预载

产品特性:

丝杠支撑轴承布置用于传统轴承设计结构不能很好满足应用的场合。INA/FAG 推力角接触球轴承的产品范围很广，可以满足丝杠驱动中高动态运行工况的轴承布置设计要求，如高精度、高的承载能力、高刚度、低摩擦、安装简便和免维护或少维护。通过这些考虑全面、应用理想的产品– 可以得到具体的解决方案来满足丝杠驱动中轴承布置的技术和经济性要求。

产品单列和多列设计推力角接触球轴承有单列、双列和三列几种，都是即装即用单元。它们不可分离，包含几何尺寸稳定的厚壁外圈、滚珠、保持架组件和一个或两个内圈。在个别系列中，外圈法兰上有通孔，可安装在相邻结构上。这些轴承内外圈相互匹配，因此用精密锁紧螺母锁紧轴承套圈时轴承即可实现设定预紧。径向和轴向承载能力由于具有60° 的接触角，因此轴承不仅可以承受径向力，还可以承受很高的轴向力。

双列，螺栓安装推力角接触球轴承ZKLF 通过螺栓直接安装在相邻结构或径向定位孔中也因此可以省去原来额外所需的轴承端盖和相关的匹配工作。为了便于将轴承从定位孔中拆除，轴承外圈圆周上设计有拆卸槽。带有可拆卸平头螺钉的径向和轴向螺纹使再润滑工作变得简便。

公差较大推力角接触球轴承ZKLF..-2RS-PE 与ZKLF 系列对应，但跳动公差在DIN 620 标准的P5 内，直径公差更大，还有后缀PE。它们用于位置精度要求较低的场合。因此，其相邻结构的精度要求相应也低一些。轴向螺纹连接使再润滑工作变得简便。径向润滑管路可靠地封住。重载系列推力角接触球轴承ZKLF..-2RS 和ZKLF..-2Z 还有重载系列。对于相同的轴径，它们的截面尺寸更大，因此基本额定载荷更高。配对ZKLF..-2RS-2AP 轴承系列包含配对的轴承ZKLF..-2RS，单个轴承相互匹配。

在配对轴承外圈表面上有箭头标记。

双列，螺栓安装  唇式密封或间隙密

ZKLF..-2RS、ZKLF..-2Z                        ZKLF..-2RS-PE

配对轴承

ZKLF..-2RS-2AP                                ZKLF..-2Z-2AP

双列，非螺栓安装推力角接触球轴承ZKLN 安装在轴承座孔内。轴承外圈通过轴承端盖进行轴向固定。

密封后缀为2RS 的轴承是唇式密封且密封效果非常好。带后缀2Z 的轴承采用间隙密封，适于要求较高转速的场合。润滑轴承采用符合GA28 的锂皂基润滑脂润滑，并可通过外圈上润滑连接头供脂。对于大多数应用，初填脂可满足轴承的整个寿命周期使用。 如果轴承正确布置，唇密封是朝外的。安装时两个轴承上的孔必须对齐，而不是标记必须对齐。

密封后缀为2RS 的轴承是唇式密封且密封效果非常好。带后缀2Z 的轴承采用间隙密封，适于要求较高转速的场合。润滑轴承采用符合GA28 的锂皂基润滑脂润滑，并可通过外圈上润滑连接头供脂。对于大多数应用，初填脂可满足轴承的整个寿命周期使用。

双列，非螺栓安装  唇式密封或间隙密封               配对轴承

ZKLN.-2RS、ZKLN.-2Z、ZKLN.-2RS-PE             ZKLN.-2RS-2AP
