产品型号: TSX65-E-G4

产品类型:直线循环滚柱轴承及导轨组件 RUE..-E
应用行业:自动化机械、数控机床、精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械等领域
产品参数：

		组件
		h 53,8  mm  b 63  mm    公差: -0,005 / -0,035 lmax 2520  mm    单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。   1)     定位面 2)     标记 aL max 61  mm    a L 和 a R 取决于导轨的长度 l max aL min 20  mm    a L 和 a R 取决于导轨的长度 l max aR max 61  mm    a L 和 a R 取决于导轨的长度 l max aR min 20  mm    a L 和 a R 取决于导轨的长度 l max h1 28,8  mm    公差: +/-0,5 jL 75  mm  K1 M16   根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 M24 = 1100   mS 21,5  kg/m    导轨的质量

产品特性：

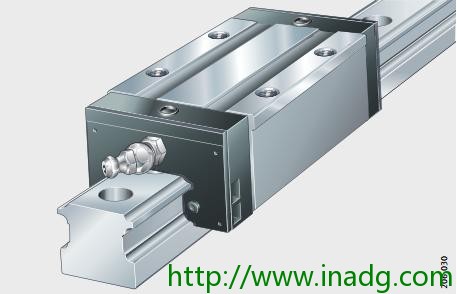

直线循环滚柱轴承及导轨组件:
INA导轨 TSX55-E:导轨使用淬硬钢磨削加工而成，滚道是经过超精磨削的。
滑块:滑块的鞍板由淬硬钢磨削加工而成，滚道精磨。圆柱滚子在塑料端盖和金属通道所形成的通道内循环。
滚柱导引:由于使用了专利的注塑模技术，直线循环滚柱轴承及导轨组件系统中接缝连接处少，滚动体运转平顺，滚动体保持系统使得滑块的安装非常简单。
从上面固定或从下面固定:导轨TSX..-E(-ADB, -ADB+K)从上面固定，导轨TSX..-E-U从下面固定。所有通孔有沉头用于螺栓固定或者盲螺纹孔。
封盖条槽:导轨TSX..-E-ADB上表面有一个开槽用来安装粘结式封盖条(ADB)，导轨TSX..-ADB+K上表面带有一个燕尾型的开槽用来安装嵌入式封盖条 (ADB+K)。
拼接导轨:如果需要的导轨长度lmax比尺寸表内的最大值大，导轨分段供应。
密封:滑块从各个方向由密封唇，间隙密封，上部密封条和下部双密封条完全封闭起来。这些密封单元能在苛刻的环境条件下保护滚动体免受污染。

德国原装进口轴承，我们更专业【FAG、INA原装进口轴承型号齐全，价格优惠，保证原装正品，假一赔十，东莞达纳轴承INA代理是您最佳的选择！】
