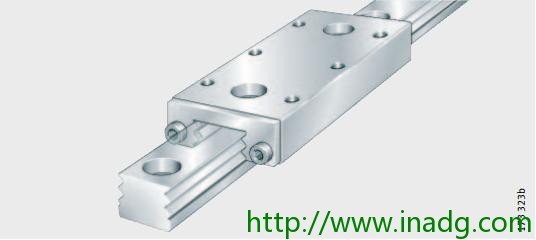

KWEM05-WC  INA滑块

KWEM05-WC  INA滑块 技术参数：

		组件
载荷方向		H 6,5  mm  B 17  mm  L 20,5  mm    1)     定位面 A1 3,5  mm  A2 2  mm  A3 1,3  mm  aL max 14,5  mm  aL min 4,5  mm  aR max 14,5 aR min 4,5 G2 M2,5 H1 1,5  mm  h1 2,4  mm  JB 13  mm  jL 20  mm  K1 M2,5   根据 DIN ISO 4762-12.9的螺钉 如果有调节螺钉，应有螺钉防松措施。 最大锁紧力矩（Nm）： M2 = 0,6 M3 = 2,2 M4 = 5 L1 13,6  mm  lmax 300  mm    导轨的最大长度为 L max；更长的导轨需通过协商定制。 可用的标准长度： 60 mm: 0,017 kg 80 mm: 0,022 kg 120 mm: 0,034 kg 160 mm: 0,045 kg 220 mm: 0,062 kg 280 mm: 0,078 kg 300 mm: 0,084 kg T5 1,5  mm    mW 0,006  kg    滑块的质量 mS 0,28  kg/m    导轨的质量 CI 562  N    载荷方向 I:压缩载荷 C0 I 1180  N    载荷方向 I:压缩载荷 CII 562  N    载荷方向 II:拉伸载荷 C0 II 1180  N    载荷方向 II:拉伸载荷 CIII 495  N    载荷方向 III:横向载荷 C0 III 991  N    载荷方向 III:横向载荷 M0x 6,1  Nm    额定扭矩 M0y 2,2  Nm    额定扭矩 M0z 2,6  Nm    额定扭矩

产品特性：

微型导轨系统
舍弗勒集团的微型导轨系统并不是象标准直线导轨系统那样简单地减小了尺寸，而是进行了特殊的优化设计。由于它们设计紧凑，因此可以代替空间需求较大的导轨布置。该导轨系统是预载的直线导轨系统，适用于有限及无限行程设计。
两列微型直线循环滚珠轴承及导轨组件
具有中等承载能力及中到高的力矩承受能力。基于模块化理念，同规格和同精度等级的导轨与滑块可以相互替换。导轨系统的安装得到了简化，使得零配件易于采购，也大大降低了库存成本。鞍板和导轨可耐腐蚀。滑块端部的密封可保护滚动体系统不受污染。滑块预填油脂并可以再润滑。
滑块及导轨都有加宽类型。
