半导体检测、医疗设备、精密机床、自动化检测平台想要微米级稳定运动？

线性导向部件直接决定设备精度、寿命与生产良率。源自 SKF 技术底蕴的Ewellix 伊维莱精密交叉导轨，凭借模块化全系列、ACS 防打滑专利、超高刚性设计，成为高端精密设备标配。

  东莞凌机械作为舍弗勒经销商，一站式提供全型号伊维莱导轨、配套组件与专业选型技术服务。

一、品牌底蕴：60 余年线性运动技术沉淀

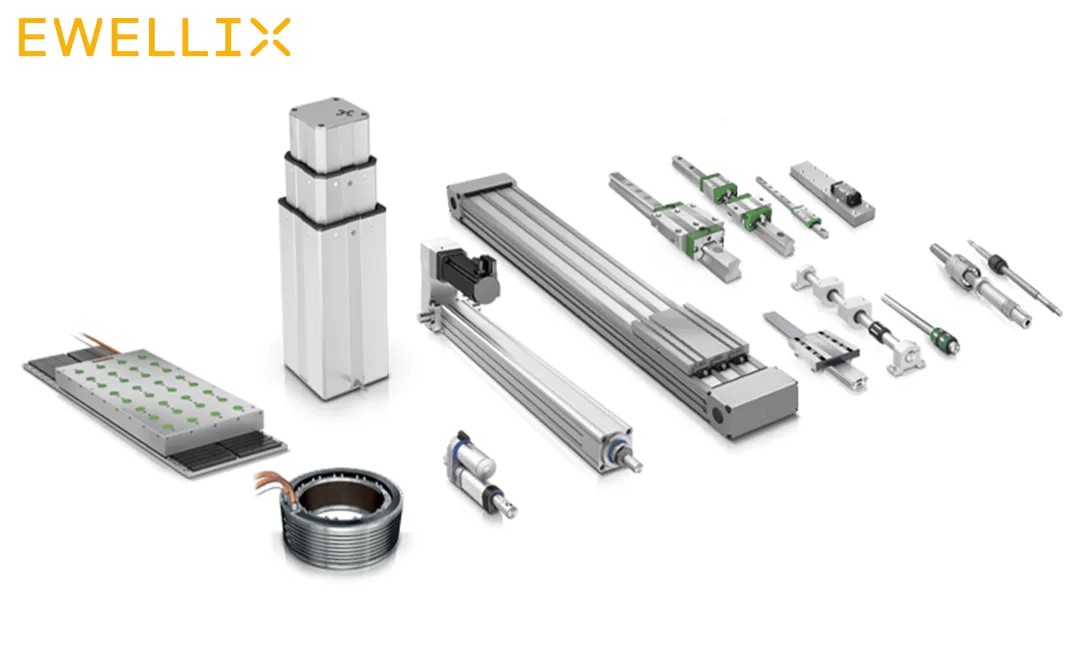

  Ewellix 伊维莱诞生于 1968 年，前身是 SKF 斯凯孚线性驱动事业部，2019 年独立创立品牌，2023 年归入舍弗勒集团，是全球顶尖线性运动解决方案制造商。

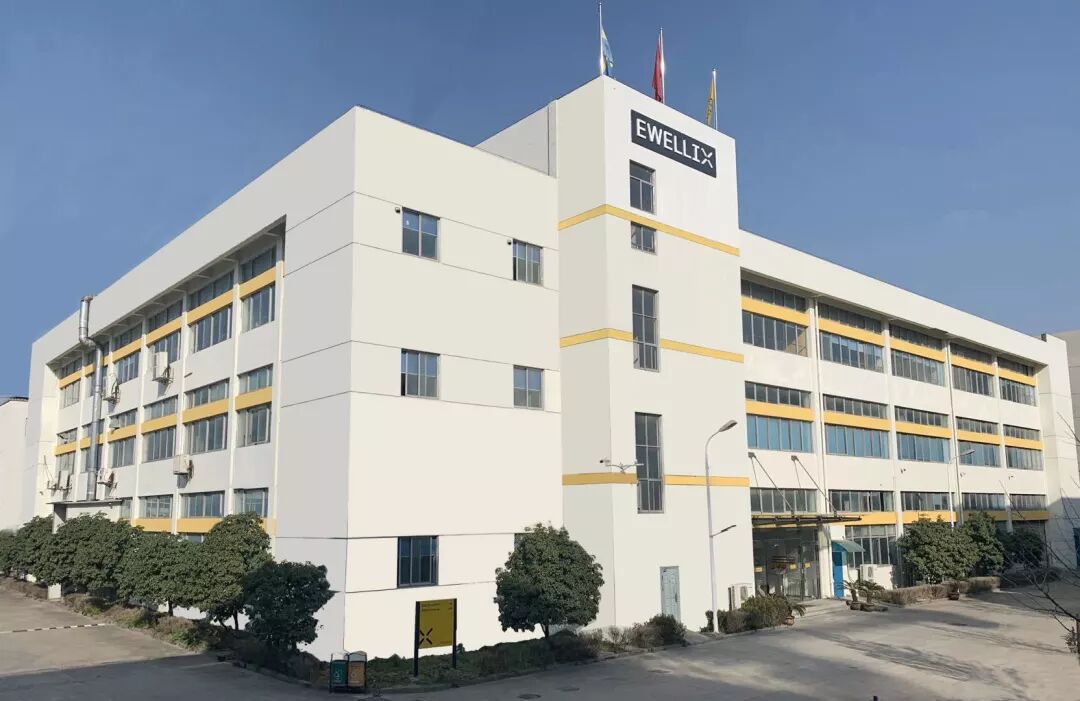

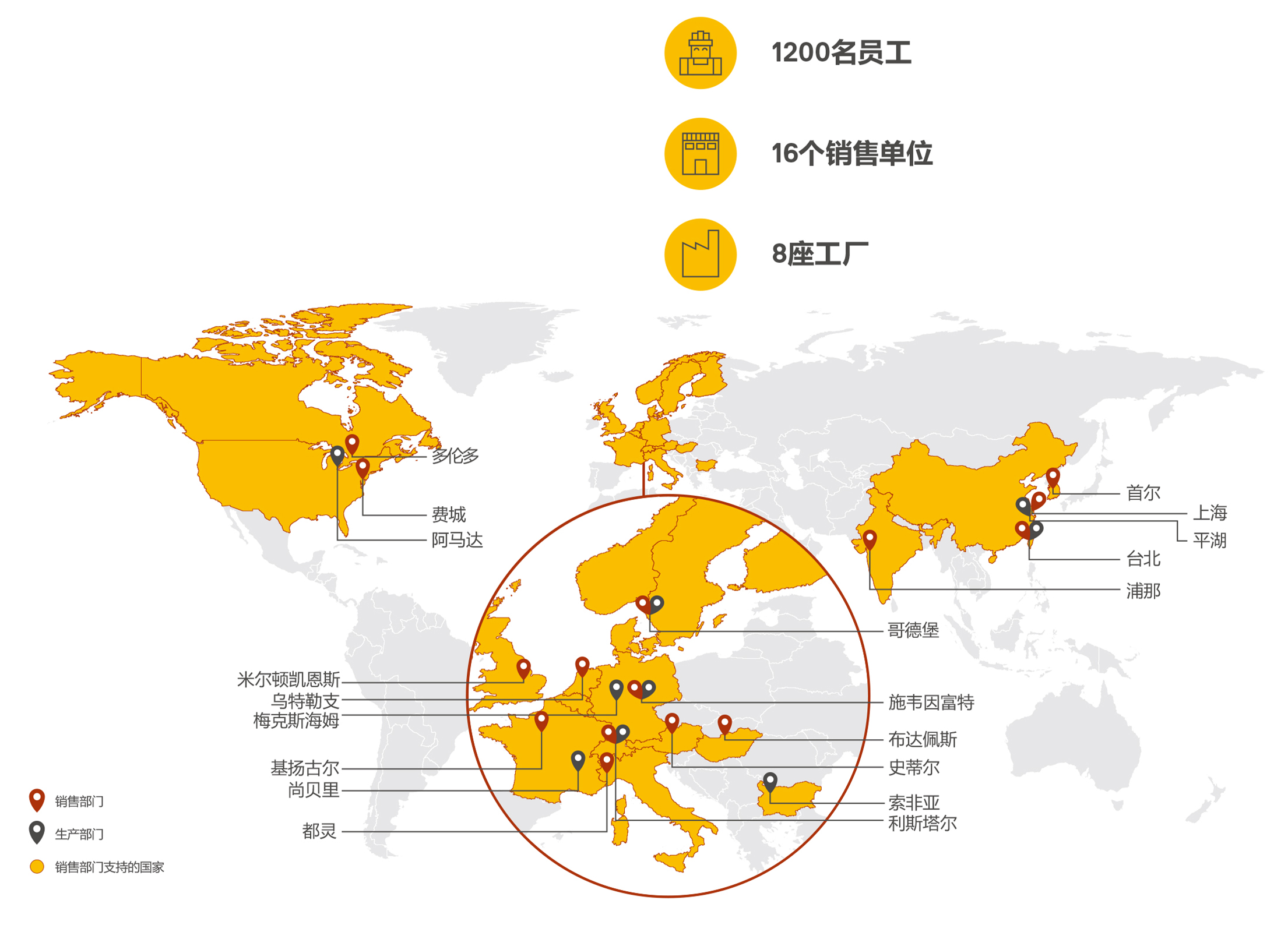

• 全球 8 大生产基地、16 个销售分部，产品销往全球工业市场；

• 自研交叉滚子、滚针、滚珠三大精密导轨体系，独家 ACS/ACSM/ACSZ 防打滑系统；

• 覆盖 P2 超高精度、不锈钢防腐、TDC 耐磨涂层、预制套件全方案，适配多行业严苛工况。

  区别于普通线性导轨，伊维莱精密导轨采用有限行程交叉滚动结构，滚动体呈 90° 正交排布，四向均匀承载、摩擦系数低至 0.0005，无爬行、低热变形，定位重复性可达微米级。

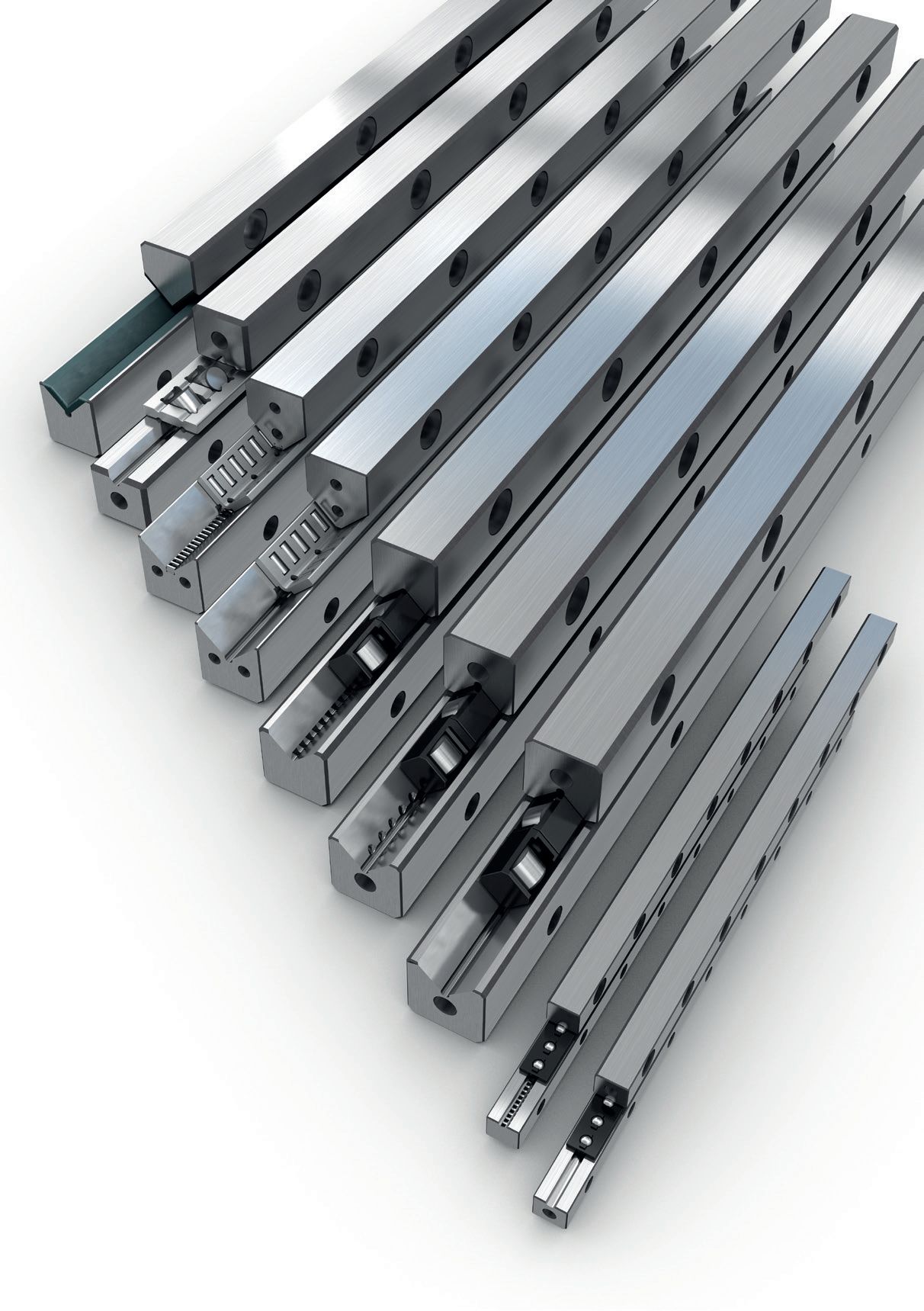

二、全系列精密导轨产品线（原厂目录核心系列）

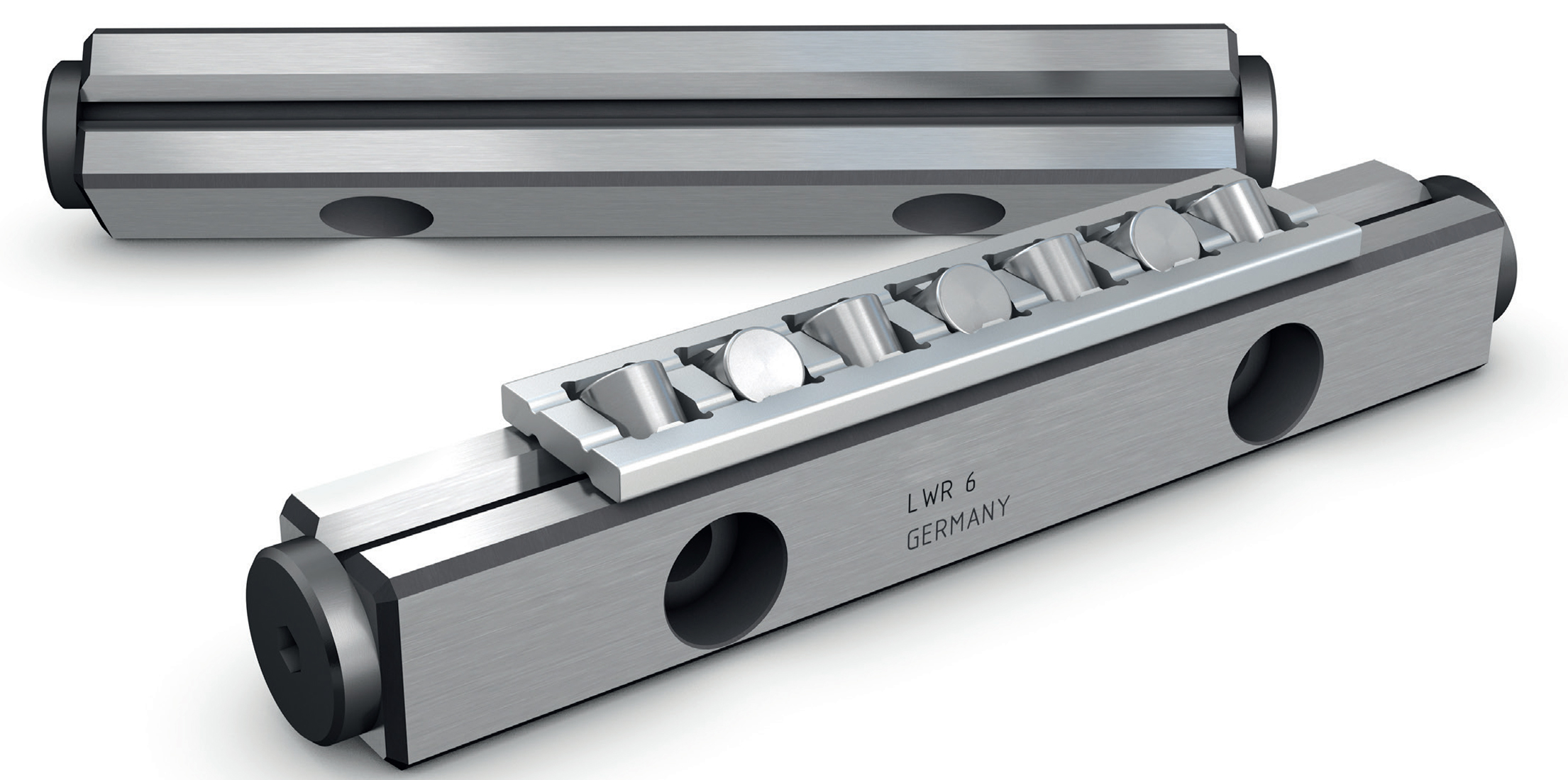

1. LWR / LWRB 基础款导轨

LWR

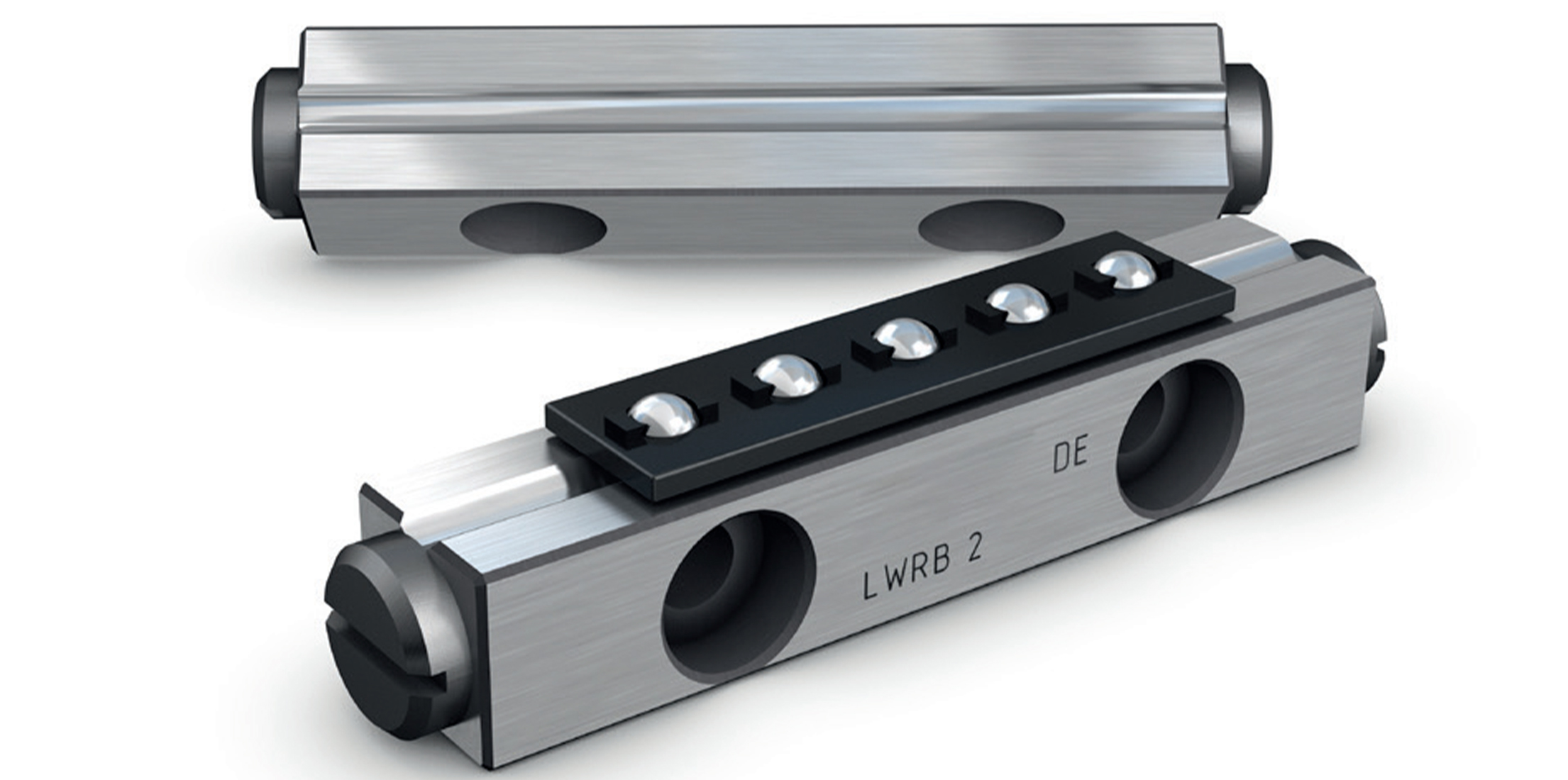

LWRB

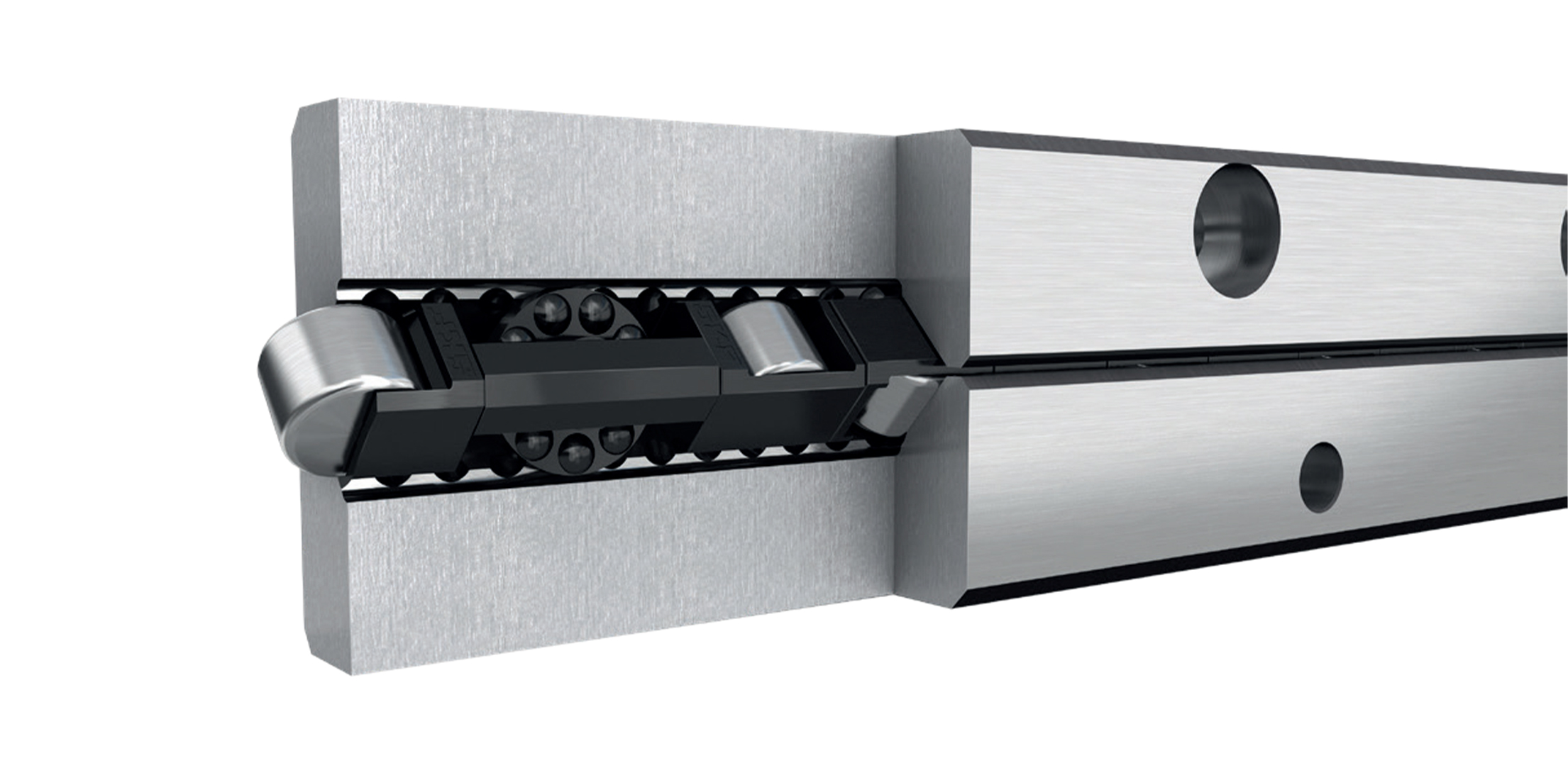

• LWR：交叉滚子结构，高刚性、重载，通用机床、自动化工装；

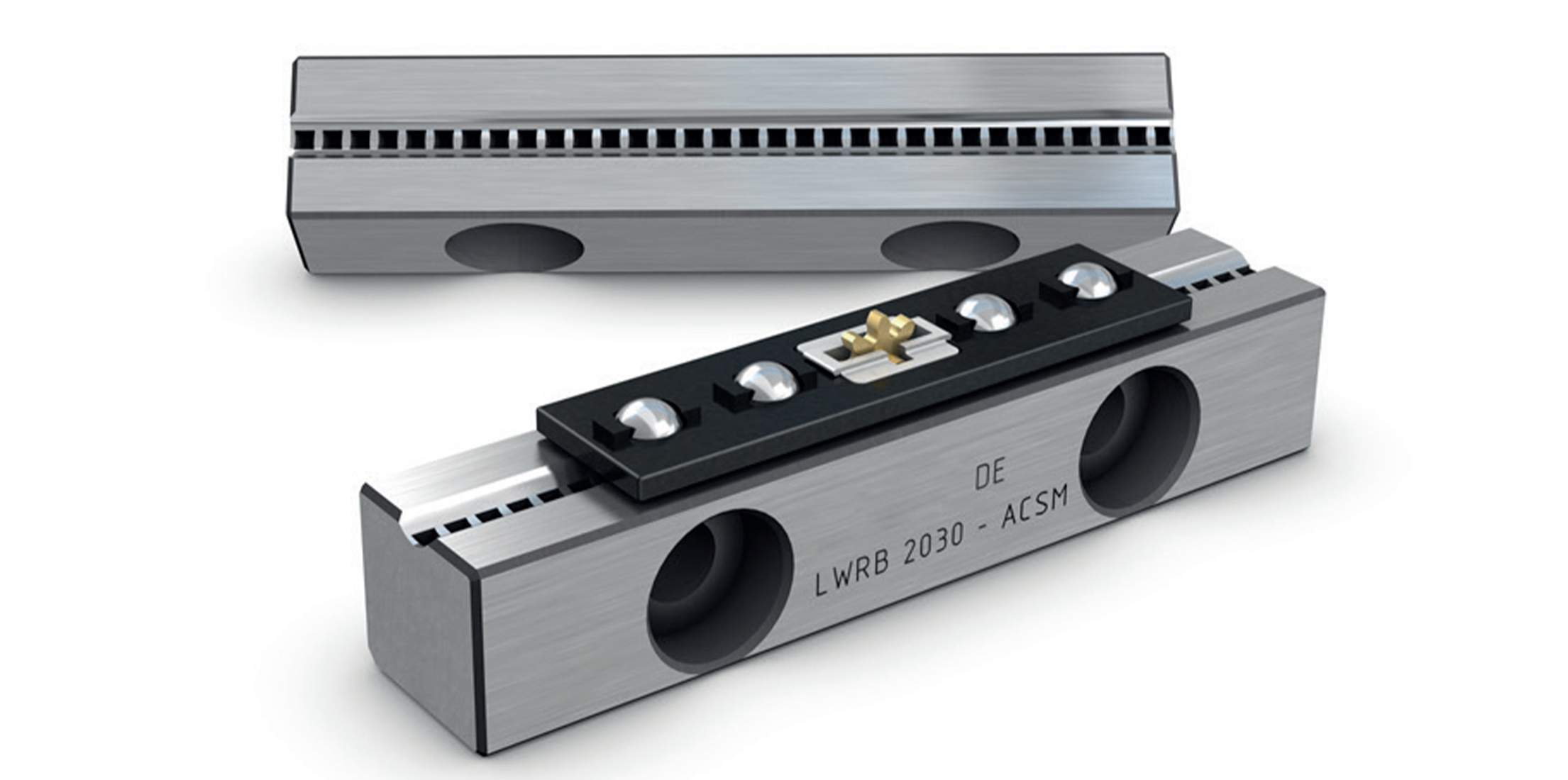

• LWRB：微型滚珠结构，体积小巧，轻量化小型检测设备首选；

• 标准精度 P10，可选 P5，配套 LWJK 滚珠、LWAK/LWAL 滚子保持架。

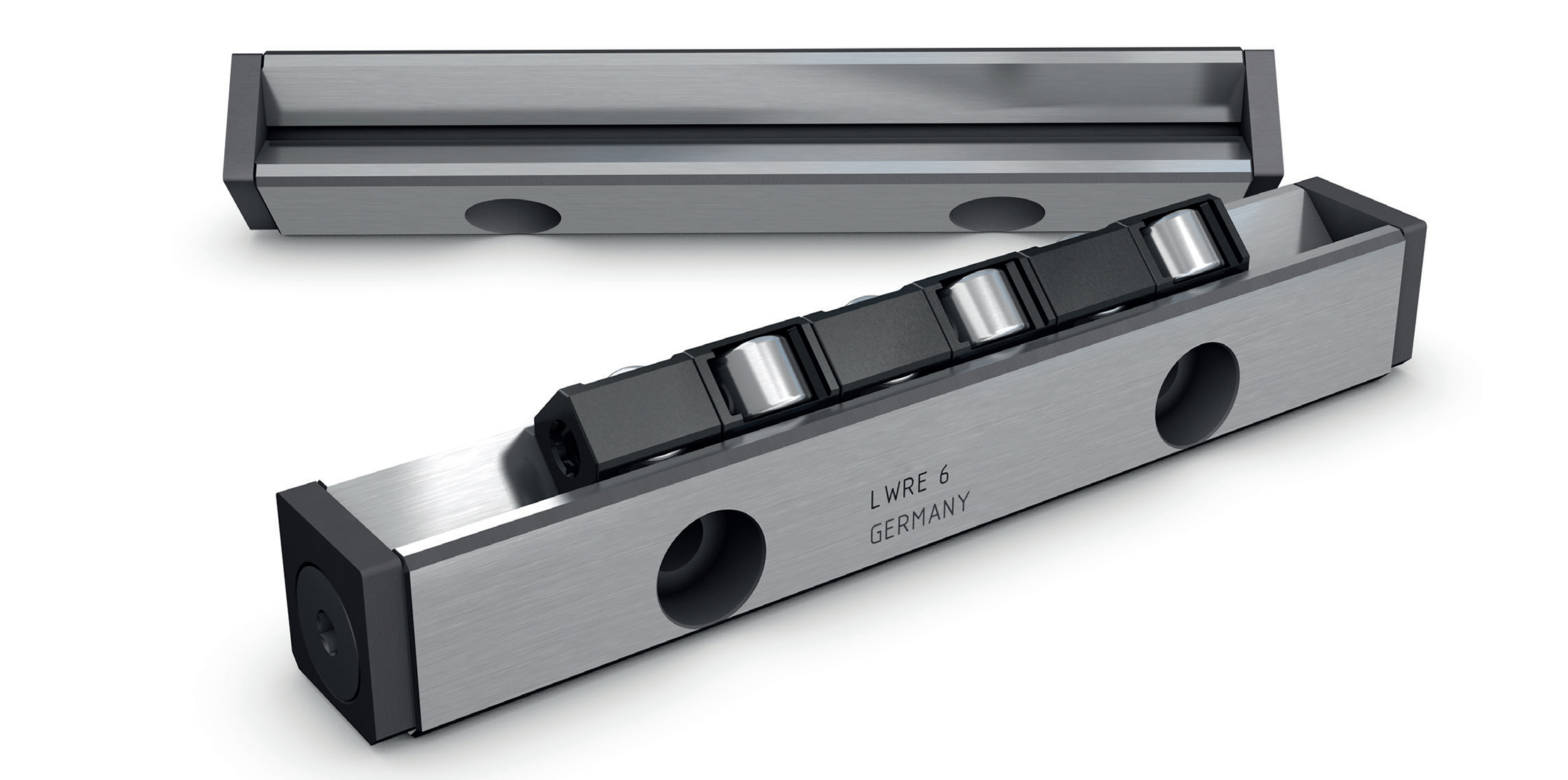

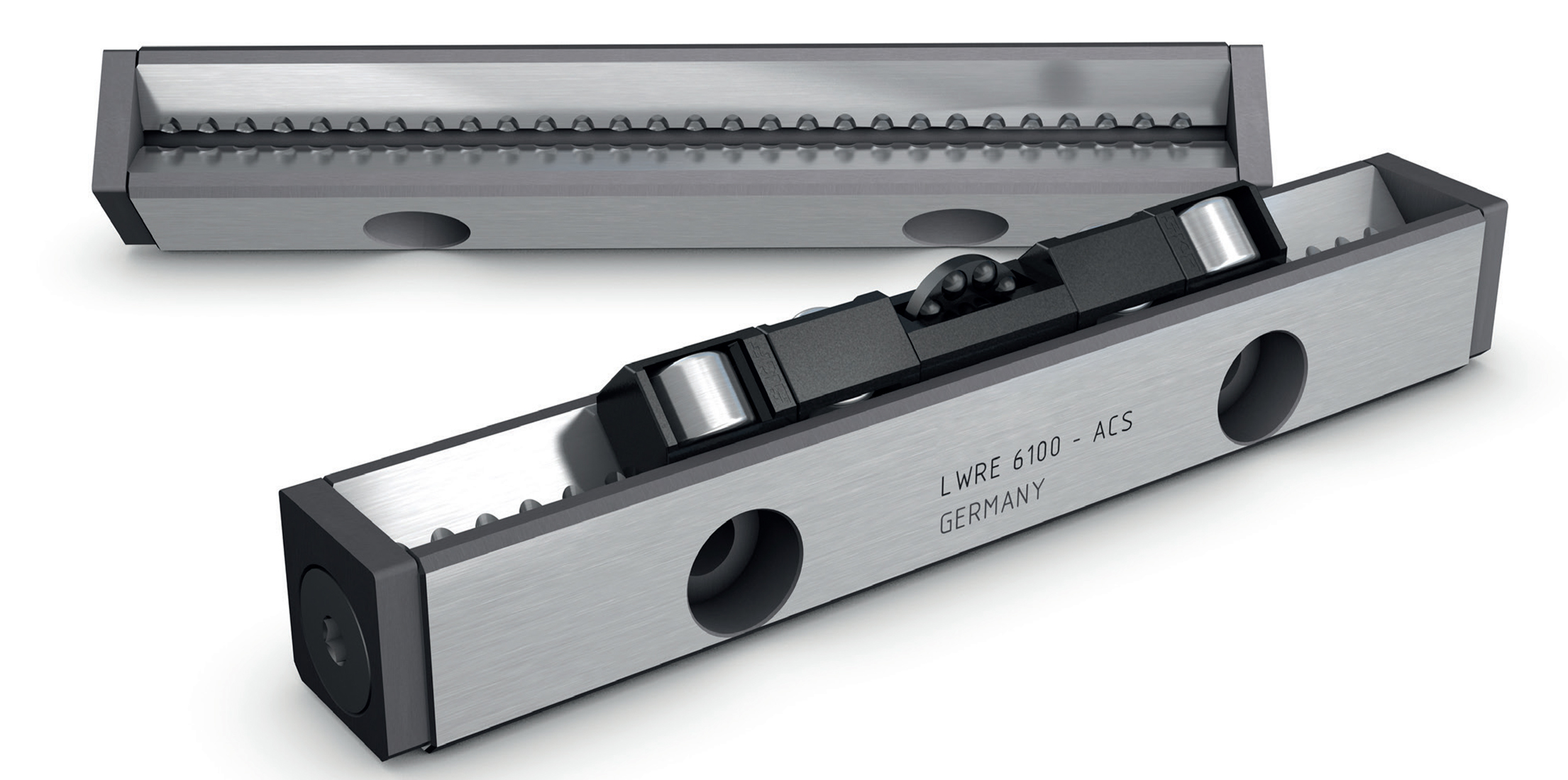

2. LWRE 高载强化交叉滚子导轨（王牌系列）

对比传统 LWR，滚子直径加大、完整利用接触长度：

✅ 额定载荷提升 5 倍，刚度翻倍；

✅ 同等负载可缩小导轨尺寸，压缩设备空间；

✅ 模块化通用安装尺寸，无缝替换旧机型。

衍生版本：

• LWRE ACS：初代齿轮齿条防打滑，适配常规高加速；

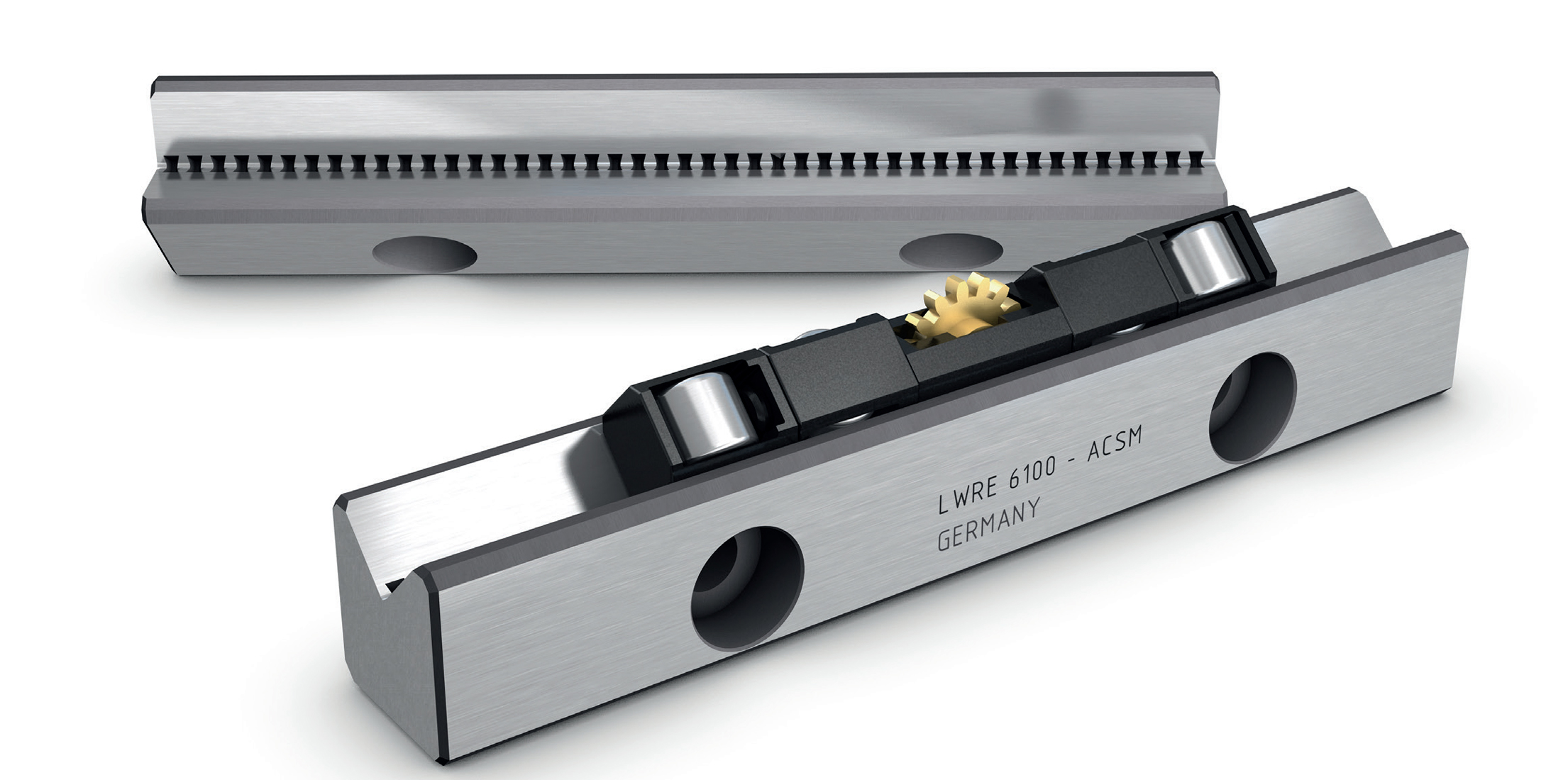

• LWRE ACSM：黄铜齿轮不锈钢轨，最大 160m/s² 超高加速度，垂直安装、高频短行程专用。

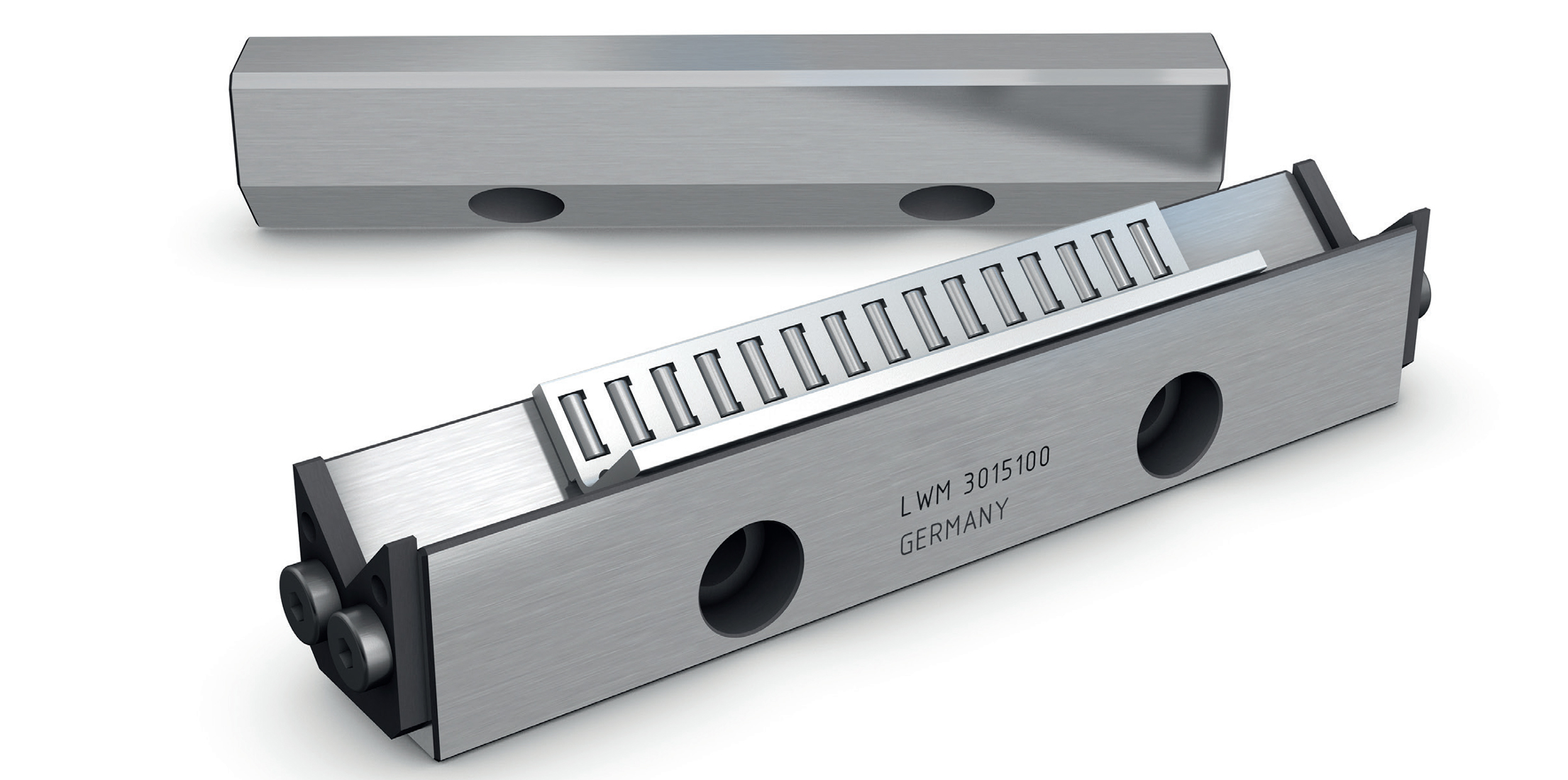

3. LWM / LWV 重载滚针导轨

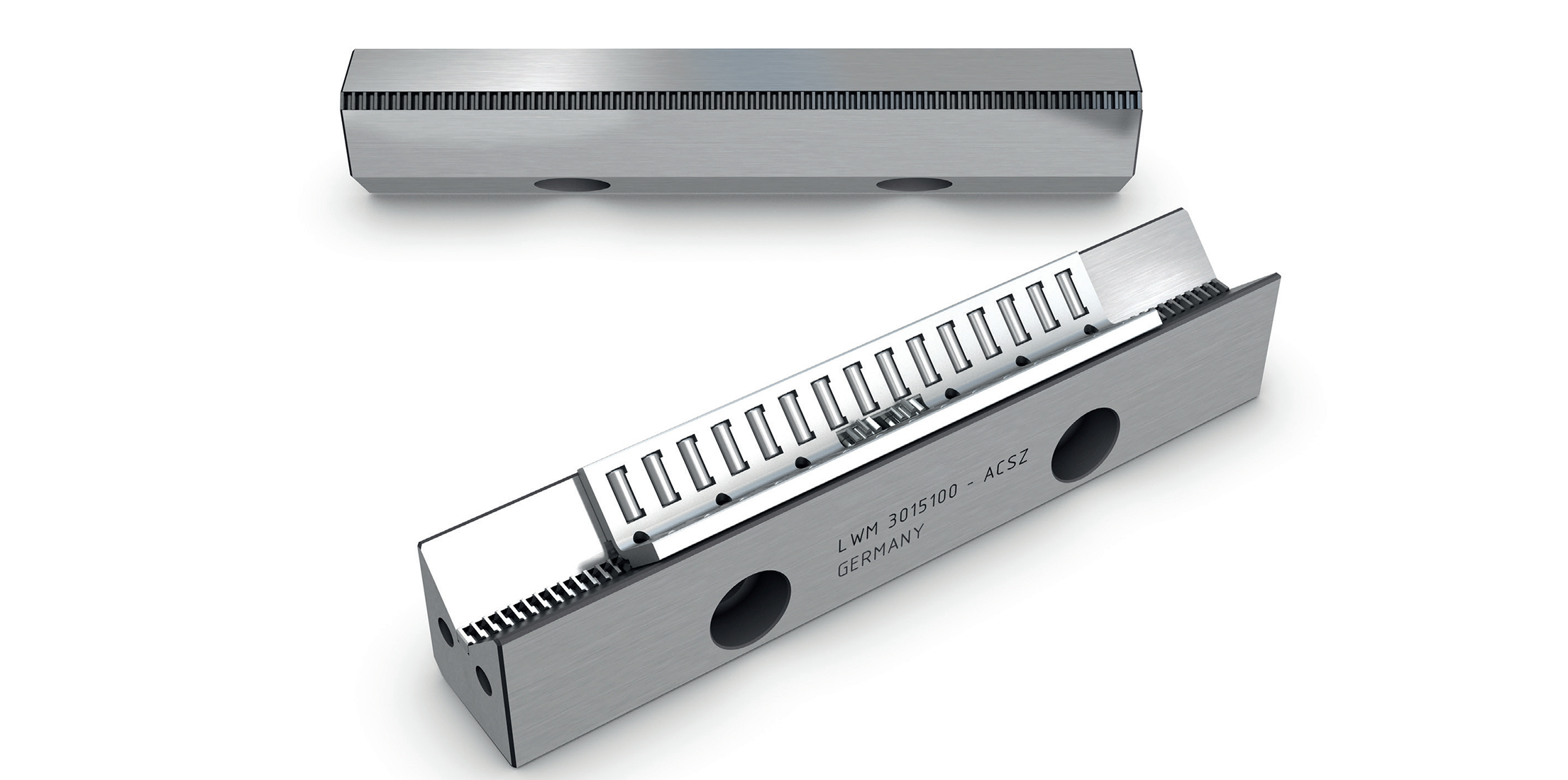

LWM

  滚针线接触，极致承载与刚性，机床、重型精密滑台专用；

  配套 ACSZ 双钢制齿轮防打滑结构，长周期往复无偏移。

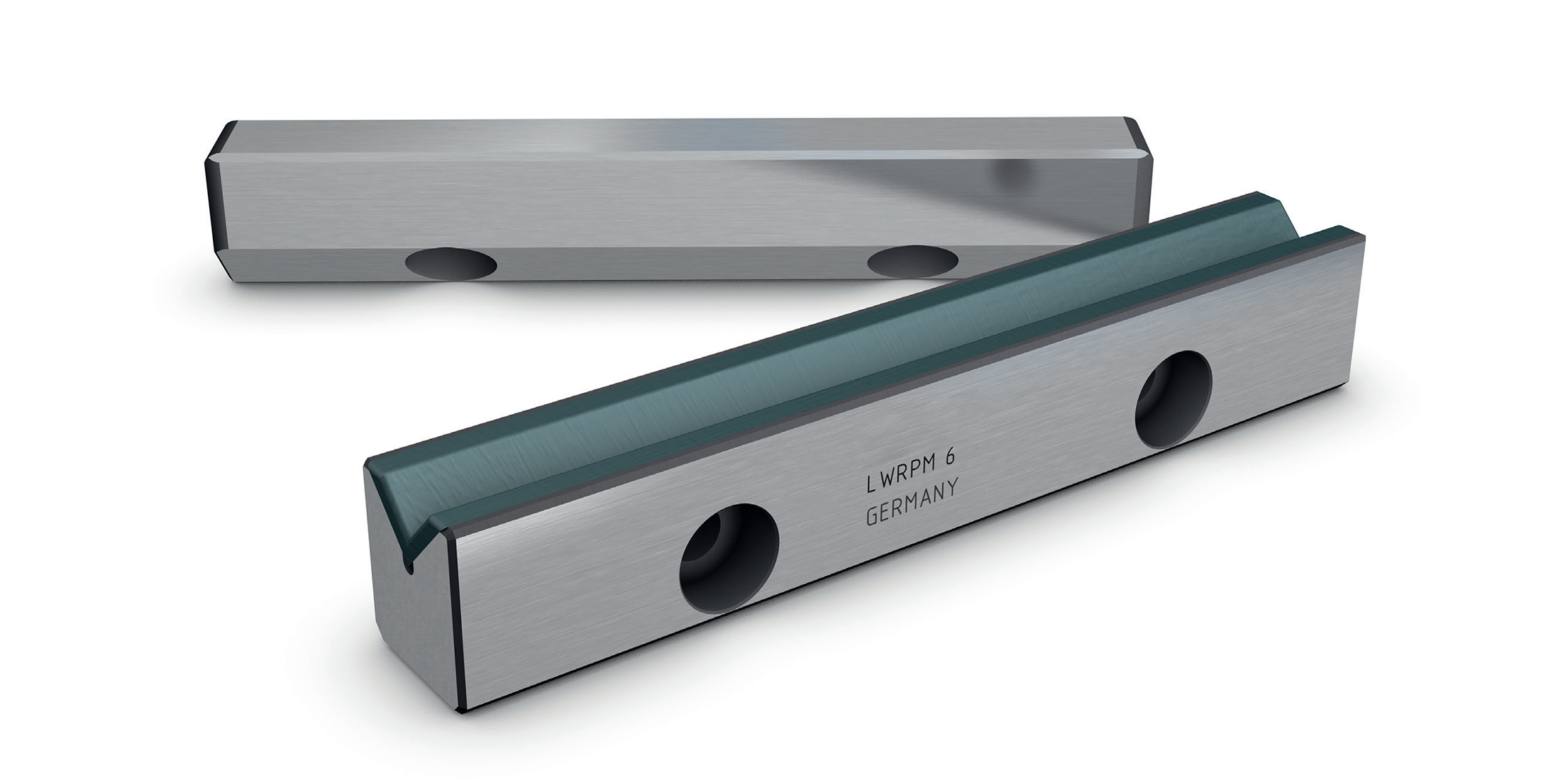

4. LWRPM / LWRPV 自润滑涂层滑动导轨

搭载 Turcite-B 低摩擦涂层，减震抗污，粉尘、短行程冲击工况替代滚动导轨，免频繁润滑。

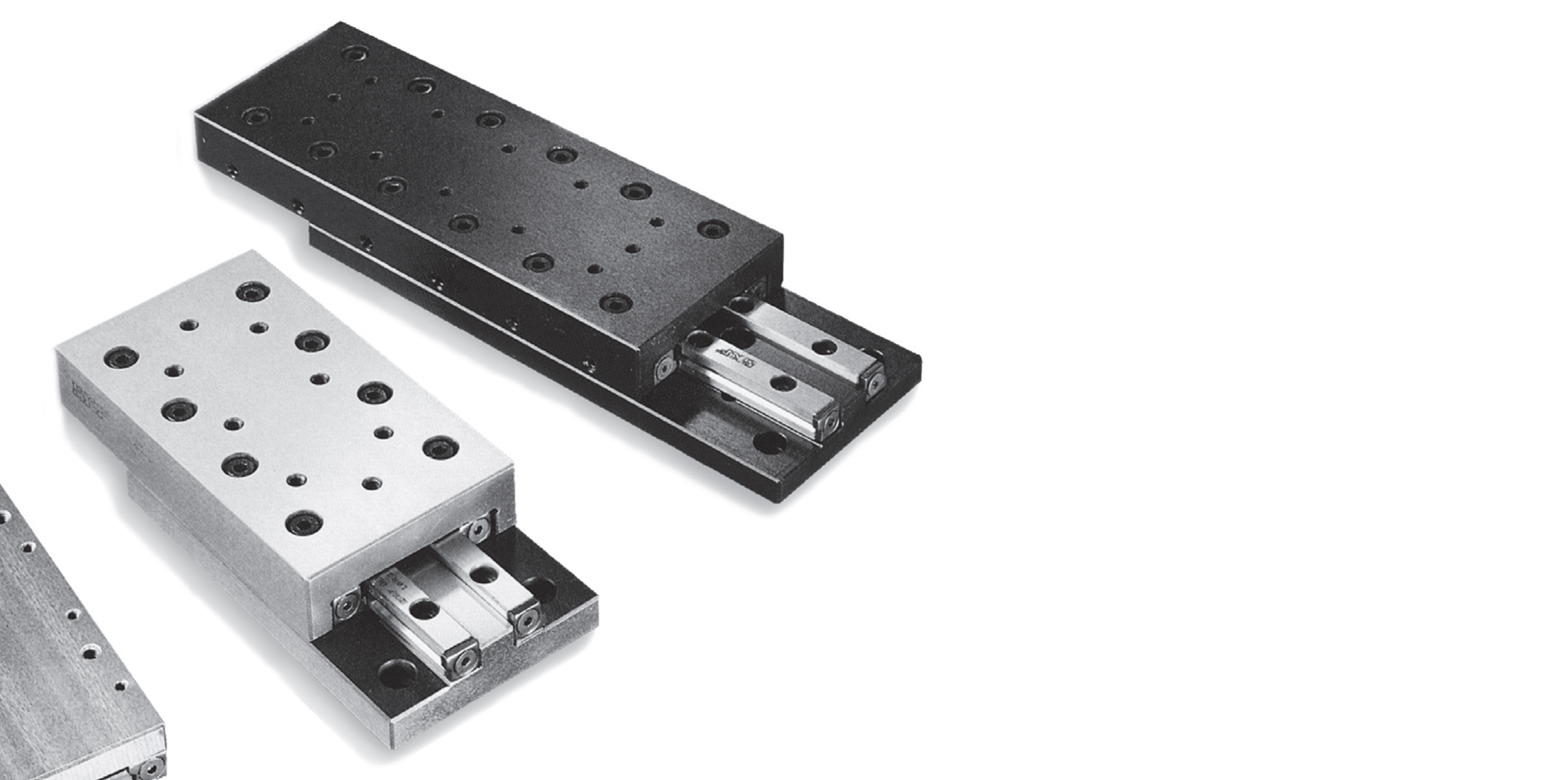

配套标准化 GCL/GCLA 预组装滑台

出厂预紧、研磨高精度台面，开箱即可装机，省去导轨配对、调预紧工序，适合批量自动化产线

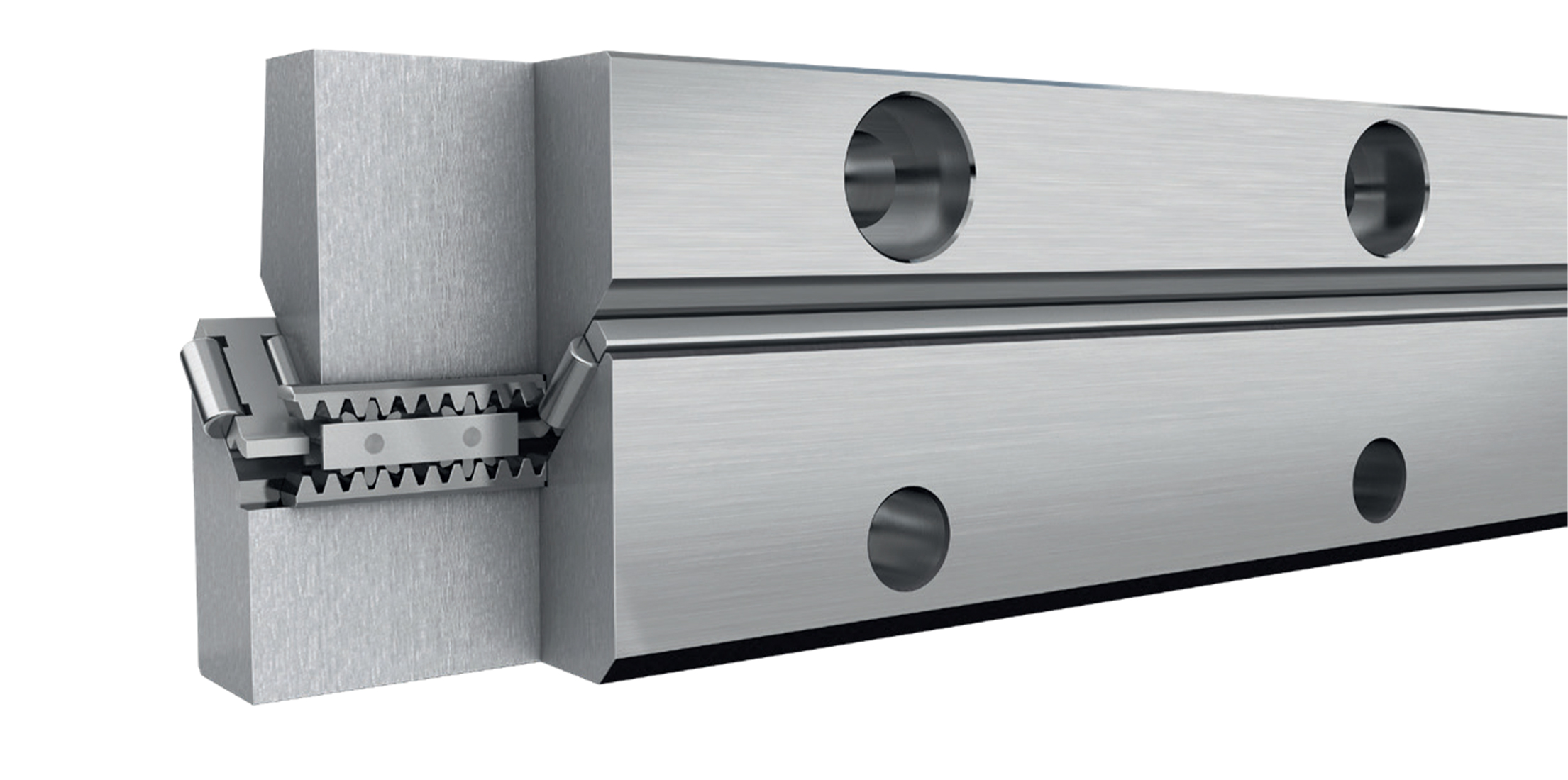

三、核心黑科技：ACS 全系列防打滑系统

传统交叉导轨痛点：垂直安装、高加速、偏载工况下保持架滑移，精度漂移、频繁停机维修。伊维莱专利 ACS 系列完美解决：

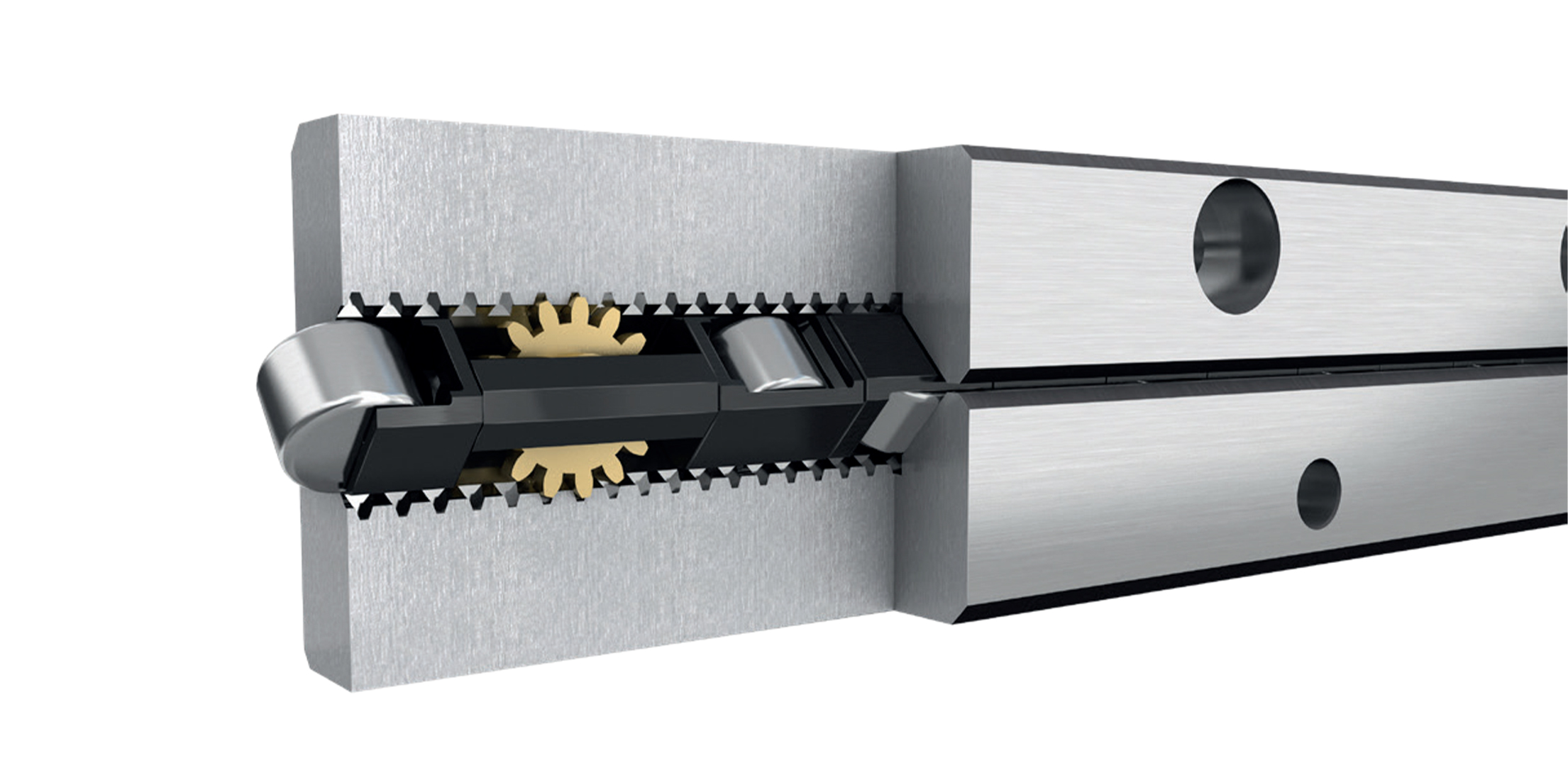

ACS（LWRE 专用）：导轨全长齿条 + 保持架齿轮，限定滚动体位置；

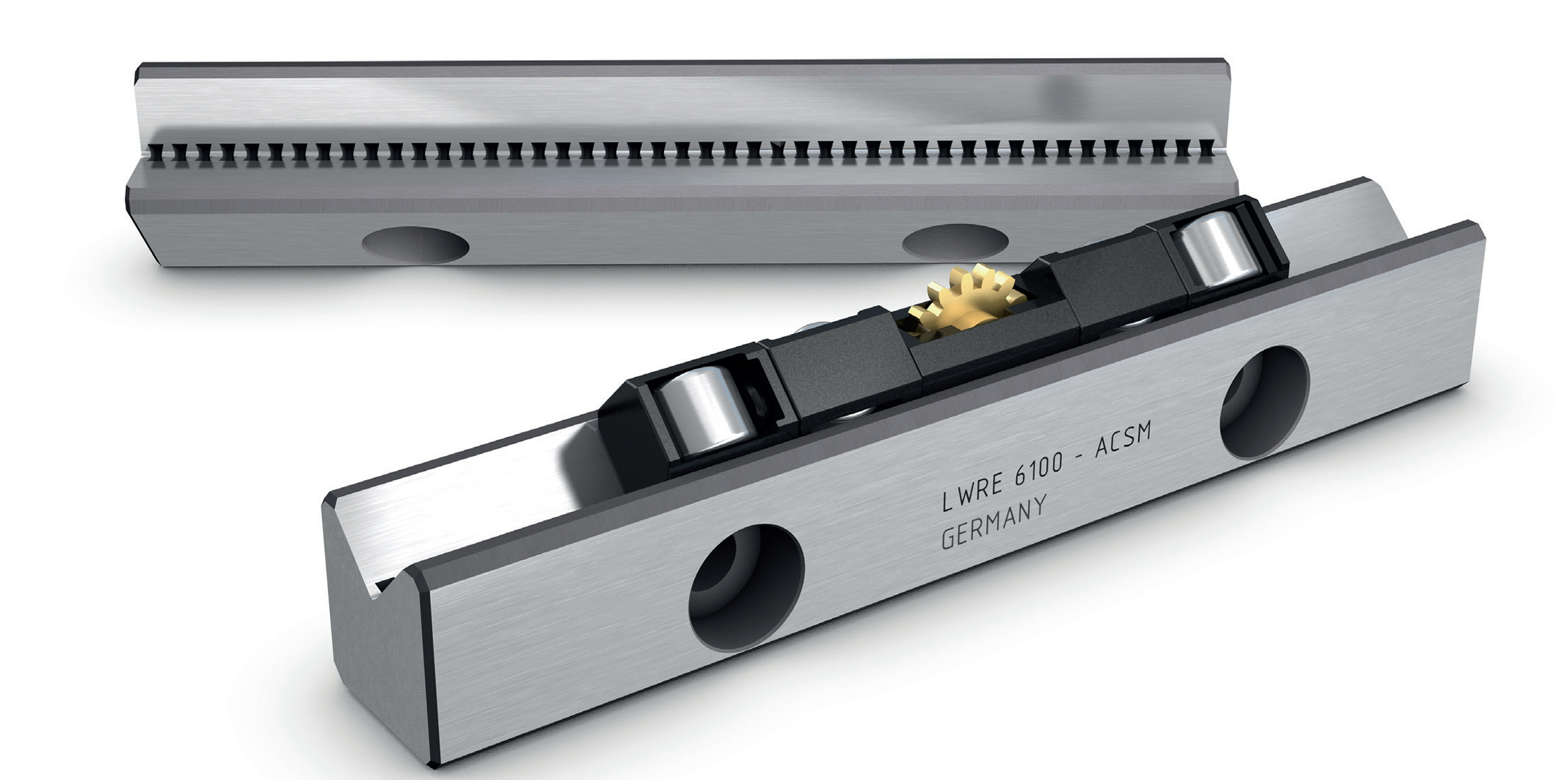

ACSM（高加速不锈钢款）：黄铜渐开齿轮，160m/s² 极限加速度；

ACSZ（滚针 LWM 系列）： 双钢制齿轮，重型高频设备稳定输出。优势：保持架零偏移、长期运行精度不衰减，大幅减少设备停机维护成本。

四、四大硬核性能，适配高端精密场景

1. 三级精度可选（P10 标准 / P5 精密 / P2 超高精）

• P10：通用自动化、包装设备；

• P5：机床、光学检测、医疗设备；

• P2：半导体、实验室测量仪器，定制生产。1 米导轨平行度最低仅 2μm，满足微米级定位需求。

2. 多材质 & 防腐涂层方案

• 标准 90MnCrV8 工具钢，硬度 58-62HRC；

• /HV 后缀不锈钢导轨（ACSM 标配），潮湿、腐蚀环境；

• /HD TDC 高密度铬涂层，72 小时盐雾防护，冲压、冷却剂工况。

3. 宽温、高速高加速适配

• 标准款：-30℃~+80℃；无塑料部件最高 120℃；

• ACSM 最高加速度 160m/s²，普通导轨 25m/s²；

• 摩擦极低，高速运行发热小，长期无热漂移。

4. 模块化套件设计（KIT 套装）

原厂成套包装：4 根导轨 + 2 组保持架 + 8 片挡片（ACSM 无挡片），无需分开采购，库存管理简化，缩短交期。支持定制短导轨、带刮刷板配置。

五、主流应用行业

半导体设备：晶圆检测、固晶机、微点胶平台，高精度无抖动；

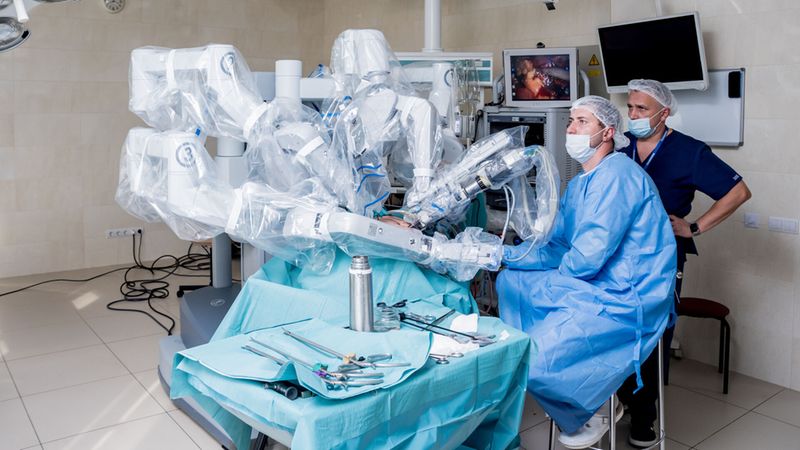

医疗器械：CT 扫描床、手术定位机构，洁净低噪音；

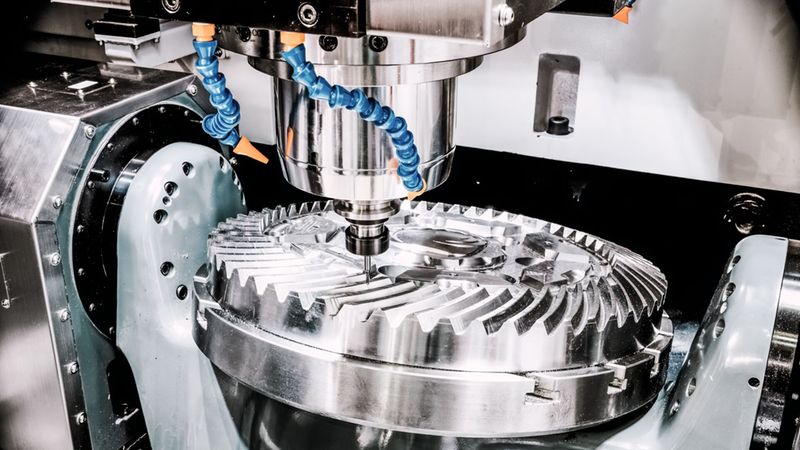

精密机床 / 加工中心：工装滑台、微调工作台，重载高刚性；

光学测量仪器：影像仪、三坐标、镜头微调模组；

自动化产线：搬运滑台、印刷检测、3C 精密工装；

粉尘 / 腐蚀设备：选用 LWRPM 涂层导轨或不锈钢 ACSM 系列。

六、采购 & 技术服务｜认准东莞凌纳机械

企业实力

东莞凌纳机械 2008 年成立，舍弗勒 / EWELLIX 授权经销商，深耕精密线性传动 18 年：

✅ 原厂直采，全系列导轨、保持架、挡片、LWGD 锁紧螺钉现货库存；

✅ 专业机械工程师团队，原厂技术培训，免费寿命、刚度、静态安全系数计算；

✅ 一站式服务：选型测算、安装指导、预紧调试、润滑维护方案输出；

✅ 24 小时技术热线，珠三角当日配送，全国快速发货，非标长度定制交付可控。

可提供全配套服务

1. 选型测算：根据负载、行程、加速度、温度计算额定寿命与安全系数；

2. 安装方案：夹紧 / 浮动两种布局指导，预紧力矩、端面倒角规范；

3. 配套供应：防打滑保持架、带 TPUR/TPC-ET 刮刷挡片、专用 LWGD 锁紧螺丝；

4. 定制服务：特殊长度、J1 非对称安装距、EG 端面圆角、E7 螺纹孔、不锈钢 / 涂层改性导轨。

七、结语

  精密设备的精度上限，由线性导向部件决定。Ewellix 伊维莱凭借数十年线性技术积累，以模块化、高刚性、防打滑专利导轨，解决精密运动各类痛点。

  如需选型替换新机、设备升级，欢迎联系东莞凌纳机械，原厂正品、专业技术支撑，为您的设备稳定运行保驾护航。

您的设备是否存在导轨保持架打滑、定位漂移、负载不足问题？
